HYDRAULISKA BROMSAR
Coremo hydrauliska bromsar är konstruerade för en enkel och snabb lösning på säkerhetskraven inom en stor mängd industriella applikationer. De hydrauliska bromsarna kan fås med en klämkraft från 10 000 N upp till 750 000 N.
Scrolla till: Hydrauliska bromsar - Oljeaktiverade | Fjäderaktiverade Direktaktiverade hydrauliska bromsar - Oljeaktiverade | Fjäderaktiverade

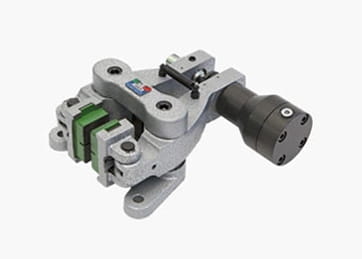

HYDRAULISKA BROMSAR – OLJEAKTIVERADE
Art.nr: A3-ID
| Bromskraft (F) | A3-ID 15987 N at 100 bar |
|---|---|
| Max tryck | 100 bar |
| Max totalt slitage | 16 mm |
| Tjocklek på nytt friktionsmaterial | 16 mm |
| Värmekapacitet i kontinuerlig drift | 1.7 kW |
| Värmekapacitet för version med dubbla bromsbelägg | 2.7 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.009 dm3 |
HYDRAULISKA BROMSAR – OLJEAKTIVERADE
Art.nr: D3-ID
| Bromskraft (F) | D3-ID 14868 N at 100 bar |
|---|---|
| Bromsmoment | = F • (disc radius in m - 0.033) = Nm |
| Max tryck | 100 bar |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.008 dm3 |

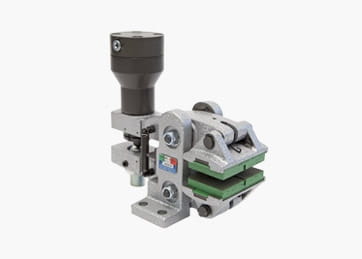

HYDRAULISKA BROMSAR – OLJEAKTIVERADE
Art.nr: F3-ID
| Bromskraft (F) | F3-ID 14868 N a 100 bar |
|---|---|
| Bromsmoment | = F • (disc radius in m - 0.033) = Nm |
| Max tryck | 100 bar |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.008 dm3 |

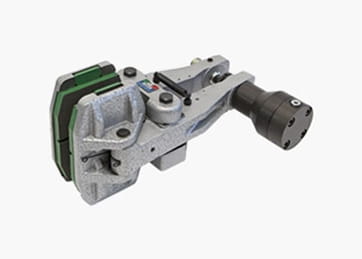

HYDRAULISKA BROMSAR – OLJEAKTIVERADE
Art.nr: G3-ID
| Bromskraft (F) | G3-ID 14868 N at 100 bar |
|---|---|
| Bromsmoment | = F • (disc radius in m - 0.062) = Nm |
| Max tryck | 100 bar |
| Max totalt slitage | 10 mm |
| Tjocklek på nytt friktionsmaterial | 8 mm |
| Värmekapacitet i kontinuerlig drift | 14 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.008 dm3 |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: E4N-ID
| Bromskraft (F) | E4N-ID 42000 N |
|---|---|
| Minimum friläggningstryck | 60 bar |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 16 springs |
| Moment som är proportionellt lägre uppnås med | n. 14 - 12 - 10 springs |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.054 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.065) = Nm |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 13 mm |
| Värmekapacitet i kontinuerlig drift | 20 kW |

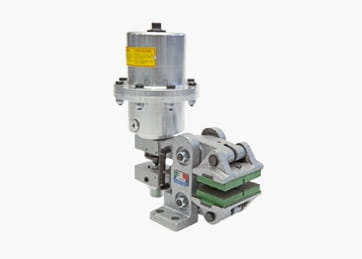

HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: F2N-ID
| Bromskraft (F) | F2N-ID 5600 N |
|---|---|
| Minimum friläggningstryck | 25 bar F2N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 4 springs for 2N-ID |
| Moment som är proportionellt lägre uppnås med | n. 2 springs for 2N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.033) = Nm |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4 kW |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: F3N-ID
| Bromskraft (F) | F3N-ID 11200 N |
|---|---|
| Minimum friläggningstryck | 50 bar F3N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 8 springs for 3N-ID |
| Moment som är proportionellt lägre uppnås med | n. 6-4-2 springs for 3N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.033) = Nm |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4 kW |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: G2N-ID
| Bromskraft (F) | G2N-ID 5600 N |
|---|---|
| Minimum friläggningstryck | 25 bar G2N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 4 springs for 2N-ID |
| Moment som är proportionellt lägre uppnås med | n. 2 springs for 2N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.062) = Nm |
| Max totalt slitage | 10 mm |
| Tjocklek på nytt friktionsmaterial | 8 mm |
| Värmekapacitet i kontinuerlig drift | 14 kW |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: G3N-ID
| Bromskraft (F) | G3N-ID 11200 N |
|---|---|
| Minimum friläggningstryck | 50 bar G3N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 8 springs for 3N-ID |
| Moment som är proportionellt lägre uppnås med | n. 6-4-2 springs for 3N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.062) = Nm |
| Max totalt slitage | 10 mm |
| Tjocklek på nytt friktionsmaterial | 8 mm |
| Värmekapacitet i kontinuerlig drift | 14 kW |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: A2N-ID
| Bromskraft (F) | A2N-ID 5900 N |
|---|---|
| Minimum friläggningstryck | 25 bar A2N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 4 springs for 2N-ID |
| Moment som är proportionellt lägre uppnås med | n. 2 springs for 2N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.018 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.03) = Nm |
| Max totalt slitage | 16 mm |
| Tjocklek på nytt friktionsmaterial | 16 mm |
| Värmekapacitet i kontinuerlig drift | 1.7 kW |

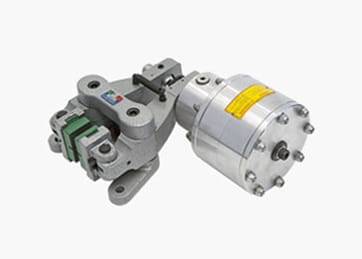

HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: A3N-ID
| Bromskraft (F) | A3N-ID 11800 N |
|---|---|
| Minimum friläggningstryck | 50 bar A3N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 8 springs for 3N-ID |
| Moment som är proportionellt lägre uppnås med | n. 6-4-2 springs for 3N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.018 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.03) = Nm |
| Max totalt slitage | 16 mm |
| Tjocklek på nytt friktionsmaterial | 16 mm |
| Värmekapacitet i kontinuerlig drift | 1.7 kW |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: D2N-ID
| Bromskraft (F) | D2N-ID 5600 N |
|---|---|
| Minimum friläggningstryck | 25 bar D2N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 4 springs for 2N-ID |
| Moment som är proportionellt lägre uppnås med | n. 2 springs for 2N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.033) = Nm |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4kW |

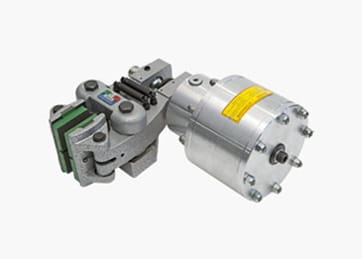

HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: D3N-ID
| Bromskraft (F) | D3N-ID 11200 N |
|---|---|
| Minimum friläggningstryck | 50 bar D3N-ID |
| Max tryck | 100 bar |
| Angivna momentvärden erhålls med | n. 8 springs for 3N-ID |
| Moment som är proportionellt lägre uppnås med | n. 6-4-2 springs for 3N-ID |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (raggio del disco in m - 0.033) = Nm |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4kW |
HYDRAULISKA BROMSAR – FJÄDERAKTIVERADE
Art.nr: D3N-ID/17
| Bromskraft (F) | D3N-ID/17 17000 N |
|---|---|
| Minimum friläggningstryck | 60 bar |
| Max tryck | 100 bar |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.017 dm3 |
| Bromsmoment | = F • (disc radius in m - 0.033) = Nm |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 11 mm |
| Värmekapacitet i kontinuerlig drift | 3.4kW |

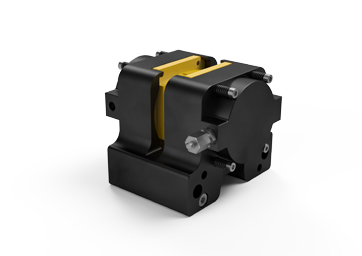

DIREKTAKTIVERADE HYDRAULISKA BROMSAR - OLJEAKTIVERADE
Art.nr: ID 800H2
| Bromskraft (F) | ID 800 20200 N at 100 bar |
|---|---|
| Bromsmoment | F • (disc radius in m - 0.034) = Nm |
| Max tryck | 100 bar |
| Max totalt slitage | 10 mm |
| Tjocklek på nytt friktionsmaterial | 17.5 mm |
| Värmekapacitet i kontinuerlig drift | 2.5 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.01 dm3 |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - OLJEAKTIVERADE
Art.nr: ID 3000
| Bromskraft (F) | ID 3000 300000 N at 100 bar |
|---|---|
| Bromsmoment | = F • (disc radius in m - 0.124) = Nm |
| Max tryck | 100 bar |
| Max totalt slitage | 20 mm |
| Tjocklek på nytt friktionsmaterial | 16 mm |
| Värmekapacitet i kontinuerlig drift | 80 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.2 dm3 |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - OLJEAKTIVERADE
Art.nr: ID 900
| Bromskraft (F) | ID 900 45500 N at 100 bar |
|---|---|
| Bromsmoment | = F • (disc radius in m - 0.054) = Nm |
| Max tryck | 100 bar |
| Max totalt slitage | 16 mm |
| Tjocklek på nytt friktionsmaterial | 14 mm |
| Värmekapacitet i kontinuerlig drift | 10 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.044 dm3 |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - OLJEAKTIVERADE
Art.nr: ID 2000
| Bromskraft (F) | ID 2000 200000 N at 200 bar |
|---|---|
| Bromsmoment | = F • (disc radius in m - 0.071) = Nm |
| Max tryck | 200 bar |
| Max totalt slitage | 18 mm |
| Tjocklek på nytt friktionsmaterial | 15 mm |
| Värmekapacitet i kontinuerlig drift | 29 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.054 dm3 |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - FJÄDERAKTIVERADE
Art.nr: ID 800 N
| Bromskraft (F) | ID 800N-13 13000 N ID 800N-8 8000 N |
|---|---|
| Bromsmoment | F • (disc radius in m - 0.048) = Nm |
| Max tryck | 200 bar |
| Max totalt slitage | 12 mm |
| Tjocklek på nytt friktionsmaterial | 9 mm |
| Värmekapacitet i kontinuerlig drift | 9.5 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.008 dm3 |
| (ID 800N-13) | Min. release pressure: 100 bar |
| (ID 800N-8) | Min. release pressure: 65 bar |

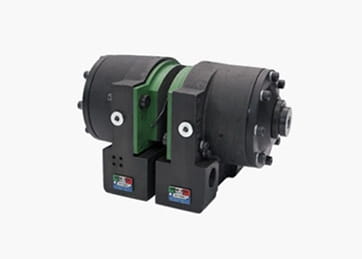

DIREKTAKTIVERADE HYDRAULISKA BROMSAR - FJÄDERAKTIVERADE
Art.nr: ID 900 N
| Bromskraft (F) | ID 900N-15 15000 N ID 900N-30 30000 N |
|---|---|
| Bromsmoment | F • (disc radius in m - 0.054) = Nm |
| Max tryck | 200 bar |
| Max totalt slitage | 16 mm |
| Tjocklek på nytt friktionsmaterial | 14 mm |
| Värmekapacitet i kontinuerlig drift | 10 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.02 dm3 |
| (ID 900N-15) | Min. release pressure: 50 bar |
| (ID 900N-30) | Min. release pressure: 100 bar |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - FJÄDERAKTIVERADE
Art.nr: ID 1500 N
| Bromskraft (F) | ID 1500N 50000 N |
|---|---|
| Bromsmoment | F • (disc radius in m - 0.0725) = Nm |
| Minimum friläggningstryck | 120 bar |
| Max tryck | 200 bar |
| Max totalt slitage | 18 mm |
| Tjocklek på nytt friktionsmaterial | 14 mm |
| Värmekapacitet i kontinuerlig drift | 21 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.025 dm3 |

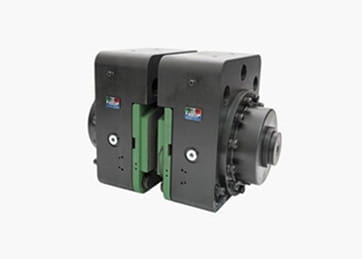

DIREKTAKTIVERADE HYDRAULISKA BROMSAR - FJÄDERAKTIVERADE
Art.nr: ID 2000 N
| Bromskraft (F) | ID 2000N-47 47000 N ID 2000N-58 58000 N ID 2000N-116 116000 N |
|---|---|
| Bromsmoment | F • (disc radius in m - 0.071) = Nm |
| Max tryck | 220 bar |
| Max totalt slitage | 18 mm |
| Tjocklek på nytt friktionsmaterial | 15 mm |
| Värmekapacitet i kontinuerlig drift | 25 kW |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.037 dm3 |
| (ID 2000N-47) | Min. release pressure: 85 bar |
| (ID 2000N-58) | Min. release pressure: 100 bar |
| (ID 2000N-116) | Min. release pressure: 200 bar |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - FJÄDERAKTIVERADE
Art.nr: ID 2500 N
| Bromskraft (F) | 150000 N |
|---|---|
| Bromsmoment | = F • (disc radius m - 0.101) = Nm |
| Minimum friläggningstryck | 180 bar |
| Max tryck | 220 bar |
| Max totalt slitage | 18 mm |
| Tjocklek på nytt friktionsmaterial | 14 mm |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.3 dm3 |
DIREKTAKTIVERADE HYDRAULISKA BROMSAR - FJÄDERAKTIVERADE
Art.nr: ID 3000 N
| Bromskraft (F) | ID 3000N-200 200000 N ID 3000N-270 270000 N |
|---|---|
| Bromsmoment | F • (disc radius in m - 0.124) = Nm |
| Max tryck | 200 bar |
| Max totalt slitage | 20 mm |
| Tjocklek på nytt friktionsmaterial | 16 mm |
| Hydraulisk vätska | Mineral oil based SAE/ISO 46 |
| Total oil displacement for 2 mm movement of each pad | 0.11 dm3 |
| (ID 3000N-200) | Min. release pressure: 115 bar |
| (ID 3000N-270) | Min. release pressure: 150 bar |
